Giới thiệu về thanh truyền
Thanh truyền, một bộ phận then chốt trong nhiều hệ thống cơ khí, đóng vai trò cầu nối quan trọng, biến đổi chuyển động quay thành chuyển động tịnh tiến và ngược lại. Trong bối cảnh kỹ thuật năm 2026, việc hiểu rõ cấu tạo và nguyên lý hoạt động của thanh truyền là vô cùng cần thiết đối với bất kỳ ai làm việc trong lĩnh vực cơ khí, đặc biệt là ngành công nghệ ô tô và xe máy.

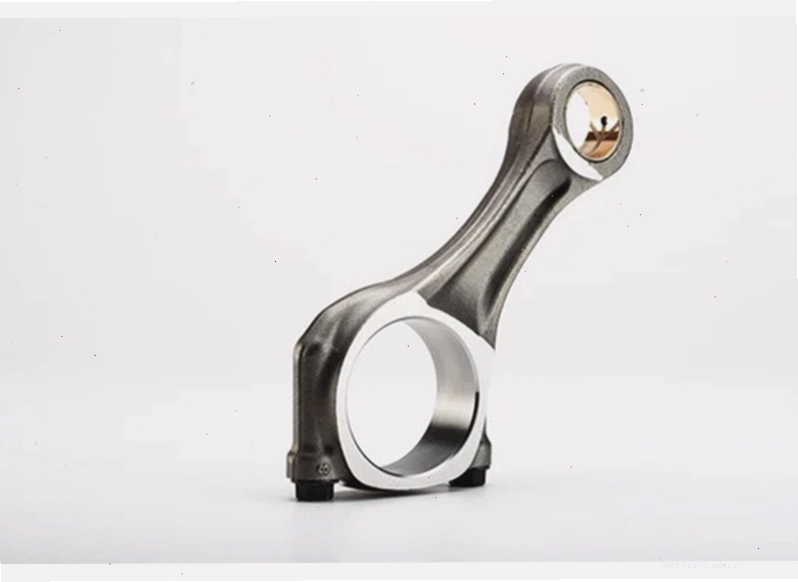

Cấu tạo chi tiết của thanh truyền
Thanh truyền thường bao gồm ba phần chính, mỗi phần đảm nhiệm một chức năng riêng biệt nhưng phối hợp nhịp nhàng để hệ thống vận hành trơn tru:
- Đầu to (Big-end): Phần này có nhiệm vụ lắp ghép với cổ khuỷu của trục khuỷu thông qua bạc lót hoặc ổ bi. Đây là nơi chịu tải trọng lớn nhất trong quá trình hoạt động.
- Đầu nhỏ (Small-end): Đầu nhỏ của thanh truyền được nối với piston thông qua chốt piston. Phần này thường có dạng hình trụ hoặc hình tròn với lỗ khoét để lắp chốt piston, cho phép chuyển động xoay tương đối.
- Thân thanh truyền (Connecting rod body): Phần thân là bộ phận nối liền đầu to và đầu nhỏ, có nhiệm vụ chịu lực căng và lực nén trong quá trình truyền động. Hình dáng và tiết diện của thân thanh truyền được thiết kế tối ưu để đảm bảo độ bền và giảm trọng lượng.

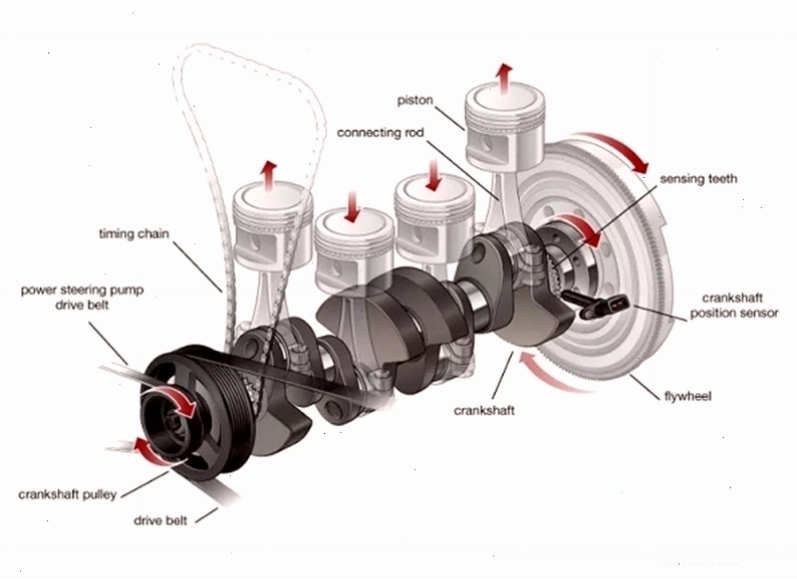

Nguyên lý hoạt động của cơ cấu trục khuỷu thanh truyền

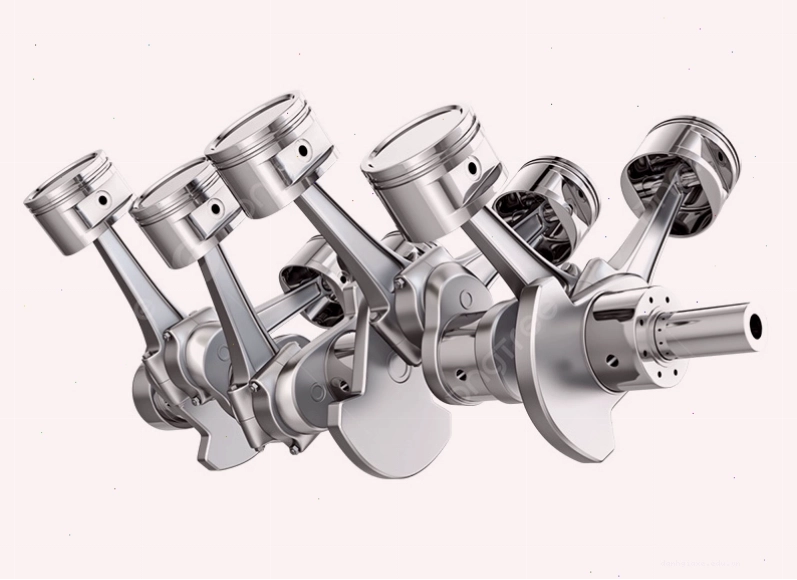

Cơ cấu trục khuỷu thanh truyền là trái tim của hầu hết các động cơ đốt trong, bao gồm piston, thanh truyền và trục khuỷu. Nguyên lý hoạt động dựa trên sự chuyển đổi giữa chuyển động tịnh tiến của piston và chuyển động quay của trục khuỷu.
Khi hỗn hợp nhiên liệu-không khí cháy trong xi-lanh, áp suất cao đẩy piston đi xuống. Chuyển động tịnh tiến này được truyền qua thanh truyền đến đầu to, làm cho trục khuỷu quay. Ngược lại, trong các kỳ nạp, nén và xả, trục khuỷu quay sẽ dẫn động thanh truyền để đẩy piston di chuyển lên hoặc xuống trong xi-lanh.
Vai trò của thanh truyền trong động cơ đốt trong
Thanh truyền đóng vai trò trung tâm trong việc truyền năng lượng từ quá trình đốt cháy nhiên liệu tới trục khuỷu. Nó phải chịu được các lực rất lớn, bao gồm lực quán tính, lực ly tâm và áp suất khí cháy. Do đó, vật liệu chế tạo thanh truyền thường là thép hợp kim cường độ cao hoặc hợp kim nhôm, đảm bảo độ bền và khả năng chịu mài mòn.
Thanh truyền xe máy và ô tô
Trong xe máy và ô tô, thanh truyền là bộ phận không thể thiếu. Mặc dù nguyên lý cơ bản là giống nhau, nhưng cấu tạo và kích thước có thể khác biệt tùy thuộc vào loại động cơ, công suất và thiết kế cụ thể của từng dòng xe. Thanh truyền xe máy thường có kích thước nhỏ gọn hơn, trong khi thanh truyền ô tô đòi hỏi độ bền và khả năng chịu tải cao hơn.
Các loại thanh truyền phổ biến
Thị trường hiện nay có nhiều loại thanh truyền khác nhau, phục vụ đa dạng nhu cầu và ứng dụng:
- Thanh truyền con lăn: Loại này sử dụng các con lăn thay cho bạc lót truyền thống ở đầu to, giúp giảm ma sát và tăng hiệu suất, thường thấy trong các ứng dụng cần độ chính xác cao hoặc tải trọng lớn.
- Thanh truyền thông thường: Sử dụng bạc lót bằng đồng hoặc hợp kim đặc biệt, phổ biến trong các động cơ đốt trong thông dụng.
Ngoài ra, còn có các loại thanh truyền chuyên dụng như thanh truyền con lăn 40, thường được sử dụng trong các máy móc công nghiệp yêu cầu độ chính xác và khả năng chịu lực đặc thù.
Ứng dụng của thanh truyền trong đời sống và công nghiệp
Bên cạnh vai trò cốt lõi trong động cơ đốt trong, thanh truyền còn được ứng dụng rộng rãi trong nhiều lĩnh vực khác:
- Máy nén: Thanh truyền dùng để truyền chuyển động từ động cơ tới cơ cấu piston của máy nén khí hoặc máy nén lạnh.
- Máy bơm piston: Tương tự như máy nén, thanh truyền giúp piston di chuyển để tạo ra dòng chảy chất lỏng.
- Cơ cấu máy móc công nghiệp: Nhiều loại máy trong ngành dệt, chế biến thực phẩm, hoặc máy công cụ sử dụng thanh truyền để tạo ra các chuyển động cơ khí phức tạp.
- Cửa nhôm: Trong một số hệ thống cửa tự động hoặc cửa trượt, cơ cấu thanh truyền có thể được sử dụng để điều khiển chuyển động đóng mở.
Bảo dưỡng và lưu ý khi sử dụng thanh truyền
Để đảm bảo tuổi thọ và hiệu suất hoạt động của thanh truyền, việc bảo dưỡng định kỳ là vô cùng quan trọng. Dưới đây là một số lưu ý:
- Kiểm tra độ rơ bạc lót: Độ rơ quá lớn hoặc quá nhỏ đều ảnh hưởng đến hoạt động của thanh truyền và trục khuỷu.
- Đảm bảo hệ thống bôi trơn hoạt động tốt: Dầu bôi trơn đầy đủ giúp giảm ma sát và tản nhiệt, bảo vệ bạc lót và cổ khuỷu.
- Tránh quá tải động cơ: Vận hành động cơ ở dải tốc độ và tải trọng cho phép giúp kéo dài tuổi thọ của thanh truyền.
- Kiểm tra thanh truyền định kỳ: Phát hiện sớm các dấu hiệu bất thường như tiếng kêu lạ, rung động bất thường để có biện pháp xử lý kịp thời.
Trong trường hợp thanh truyền bị hư hỏng, việc thay thế cần tuân thủ đúng thông số kỹ thuật của nhà sản xuất, đảm bảo sự cân bằng của trục khuỷu và toàn bộ hệ thống động cơ.
Kết luận về tầm quan trọng của thanh truyền
Thanh truyền, dù là một chi tiết nhỏ bé so với tổng thể động cơ, lại giữ vai trò cực kỳ quan trọng, ảnh hưởng trực tiếp đến hiệu suất, độ bền và sự ổn định của toàn bộ hệ thống cơ khí. Việc trang bị kiến thức đầy đủ về cấu tạo, nguyên lý hoạt động và cách bảo dưỡng thanh truyền không chỉ giúp nâng cao tuổi thọ thiết bị mà còn đảm bảo an toàn trong quá trình vận hành. Hãy luôn ưu tiên chất lượng và sự chính xác trong từng chi tiết máy.
